Voir en 3D et en haute précision :La station de mesure CLI 2000 du Cetim répond à la prochaine norme de mesure en état de surface 3D

publié le 24 octobre 2008


Munie de plusieurs capteurs avec et sans contact, la station de mesure CLI 2000 permet d’effectuer des mesures 3D fines avec une résolution de quelques nanomètres sur des surfaces variées (pièces métalliques, plastiques, caoutchouc, peintures, vernis, peau, papier, etc.). Elle répond à l'ISO 25178 et à la prochaine norme de mesure en état de surface 3D (XP E 05 030 -1, -5, -6) qui définit les critères de mesure topographique.


La visualisation en 3D améliore la compréhension des surfaces en révélant des défauts invisibles en mesure classique 2D et ouvrant ainsi aux industriels une nouvelle piste d’amélioration de la qualité.


L’examen commence par une analyse avec le spécialiste du Cetim et l’industriel afin de bien cerner la problématique posée. Objectif : comprendre les caractéristiques de conception, de production et d’utilisation de la pièce pour maîtriser, par exemple, les paramètres de fabrication, de corrosion ou d’étanchéité et pour choisir les éléments pertinents de contrôle.
Un croquis va ensuite représenter les caractéristiques spatiales de la pièce et comprendre les fonctions qu’elle doit remplir.

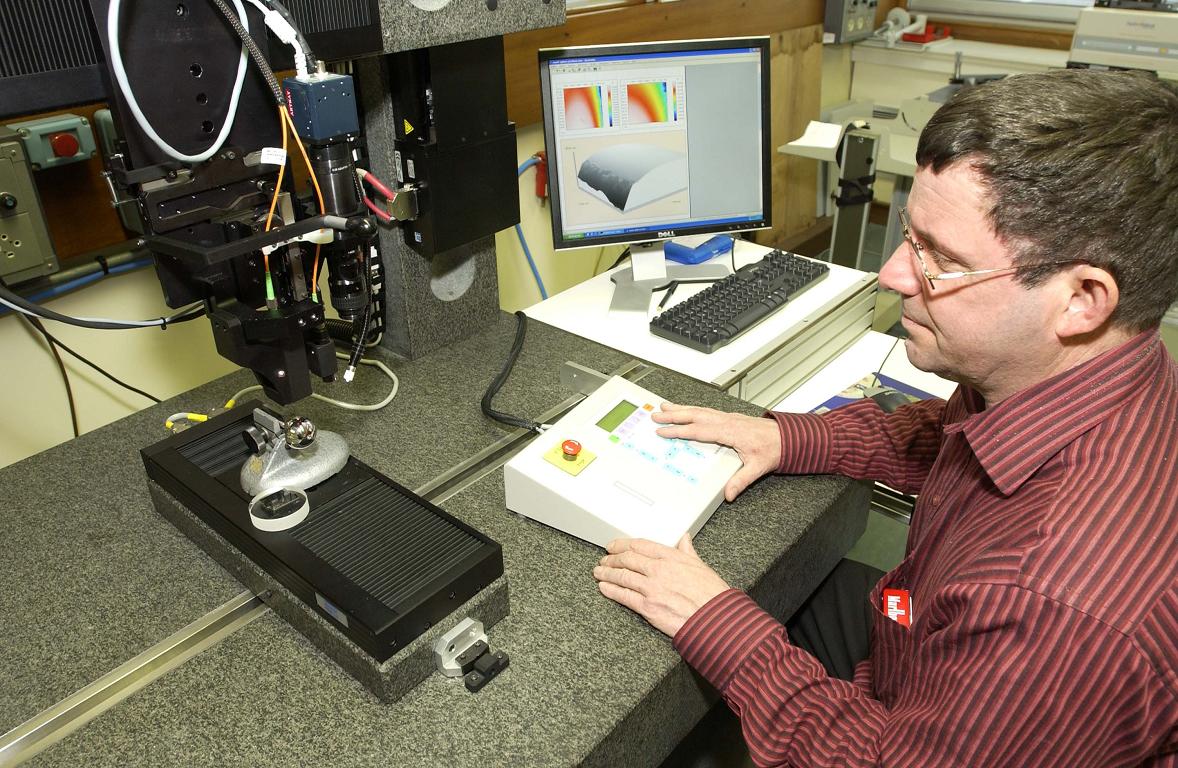

Une fois les différentes pistes à explorer identifiées, la pièce est placée sur la platine de la station de mesure CLI 2000 qui dispose de plusieurs capteurs avec et sans contact.

La topographie de la pièce étudiée est montrée en temps réel sur l’écran, ce qui permet d’approfondir la compréhension des phénomènes liés à son état de surface.
La visualisation en 3D apporte une compréhension des informations non visibles en 2D, comme, par exemple, la présence de rayures, de chocs, de variations de hauteur, de bavures, de traces d’outils.


La surface peut être examinée avec une très grande précision, grâce à la résolution de quelques nanomètres seulement.

Les données peuvent être affichées sous forme de tableaux et de graphes pour une analyse et une lecture rapide des différents paramètres.

Chiffres clés

• capteur à contact
Plage de mesure en Z : 2,5 mm
Résolution verticale : 2 à 40 nm
• capteurs sans contact lumière blanche
Plages de mesure en Z : 0,4 et 1 mm
Résolution verticale : < 15 nm
• capteur laser
Plage de mesure en Z : 10 mm
Résolution verticale : 0,05 µm
• caméra x 6 : sélectionne et visualise la zone à mesurer
• Volume de mesure : 200 x 200 x 300 mm
